摘 要： 采用三氯化鋁作催化劑, 對有機硅低沸物進行歧化, 制備氯硅烷單體研究了催化劑用量對原料轉(zhuǎn)化率的的影響和反應(yīng)溫度對氯硅烷單體組分的影響, 分析了單個歧化周期內(nèi)氯硅烷單體各組分變化情況。結(jié)果表明:AlCl3最佳用量為0.55%, 此時轉(zhuǎn)化率最高達90.82%。最佳反應(yīng)溫度為 (155±3) ℃, 此時, 二甲基二氯硅烷的選擇性較好, 最高含量達49.43%, 有利于提高歧化裝置的整體經(jīng)濟效益。

由E.G.Rochow發(fā)明的直接法合成甲基氯硅烷技術(shù), 至今仍是工業(yè)生產(chǎn)甲基氯硅烷單體最成功的方法, 但除目標(biāo)產(chǎn)物二甲基二氯硅烷 (M2) 外, 還會產(chǎn)生10%~15%種類繁多的副產(chǎn)物, 包括廢觸體、低沸物和高沸物等[1]。由于這些副產(chǎn)物的組成比較復(fù)雜, 故在排放、儲存、運輸過程中都極易與空氣中的水分發(fā)生反應(yīng)而產(chǎn)生氯化氫等腐蝕性氣體[2]。甲基氯硅烷副產(chǎn)多、低沸物還未被高效經(jīng)濟利用等問題, 已成為制約我國有機硅工業(yè)發(fā)展的瓶頸。有機硅副產(chǎn)物中沸點低于40℃的部分稱為低沸物, 主要包括四甲基硅烷 (Me4Si) 、二甲基一氯硅烷 (M2H) 、三氯硅烷 (HSi Cl3) 、氯甲烷 (Me Cl) 、一甲基二氯硅烷 (MH) 和少量的碳?xì)浠衔锏? 約占粗單體總體積的1.5%左右。低沸物組分間沸點很接近而難分離[3]。美國道康寧公司采用三氯化鋁 (三氯化鋁) 催化體系[4-5], 使有機氯硅烷混合物與氫或氯化氫發(fā)生斷鍵、重排、加氫等反應(yīng)對副產(chǎn)物進行回收處理, 孫峰也曾對國內(nèi)外低沸物的處理方法進行過比較[6]。三氯化鋁作為良好的甲基重排催化劑, 能夠有效重排氯硅烷中的甲基, 提高M2的收率。利用低沸物中的富甲基物質(zhì)Me4Si和氯含量較高的氯硅烷單體進行共歧化反應(yīng), 使其轉(zhuǎn)化成更為有用的甲基氯硅烷, 是一種經(jīng)濟可行的方。該方法不僅解決了有機硅單體生產(chǎn)中副產(chǎn)物帶來的污染問題, 而且由于使其轉(zhuǎn)化成了高附加價值的產(chǎn)品, 經(jīng)濟及社會效益也非常顯著。

1 實驗

1.1 主要原料及設(shè)備

低沸物、M1:自產(chǎn);三氯化鋁:工業(yè)級, 純度≥99.0%, 市售。

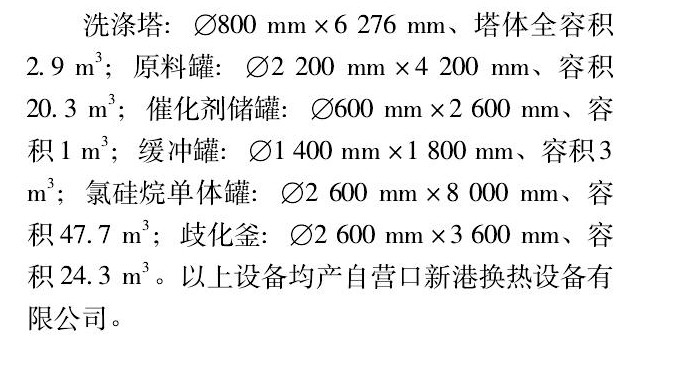

將低沸物與一甲基三氯硅烷 (M1) 混合并作為有機硅低沸物歧化反應(yīng)的原料, 各原料大致的體積分?jǐn)?shù)見表1。

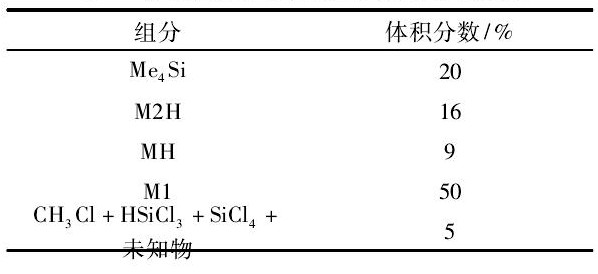

表1 有機硅低沸物歧化反應(yīng)原料體積分?jǐn)?shù)

1.2 有機硅低沸物歧化反應(yīng)及流程

1.2.1 有機硅低沸物歧化反應(yīng)

有機硅低沸物的歧化, 主要是利用M1與Me4Si在一定溫度條件、催化劑存在下發(fā)生基團轉(zhuǎn)換反應(yīng), 生成M2和三甲基一氯硅烷 (M3) , 原料中的MH、M2H能夠?qū)ζ缁磻?yīng)起促進作用。

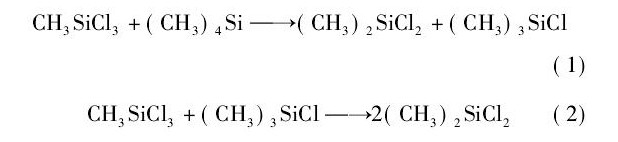

有機硅低沸物歧化的主要反應(yīng)見式1~式2。

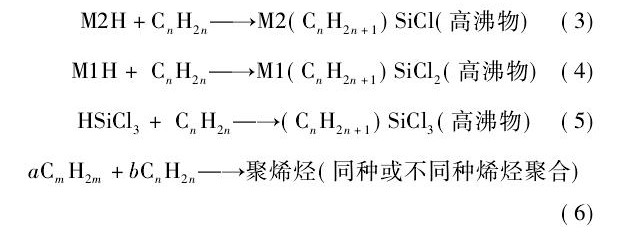

由于低沸物中除含有Me4Si、M2H、MH外, 還含有同分異構(gòu)體的戊烯、異丁烷等其它雜質(zhì), 因此也存在如式3~式6的反應(yīng)。

1.2.2 有機硅低沸物歧化流程簡介

有機硅低沸物的歧化流程如圖1所示。低沸物、M1混合后經(jīng)進料泵送入歧化釜與催化劑三氯化鋁進行反應(yīng), 生成的氯硅烷單體通過洗滌塔洗滌后進行冷凝, 冷凝液一部分作為洗滌液對氯硅烷單體進行洗滌, 另一部分作為產(chǎn)品進入氯硅烷單體罐。

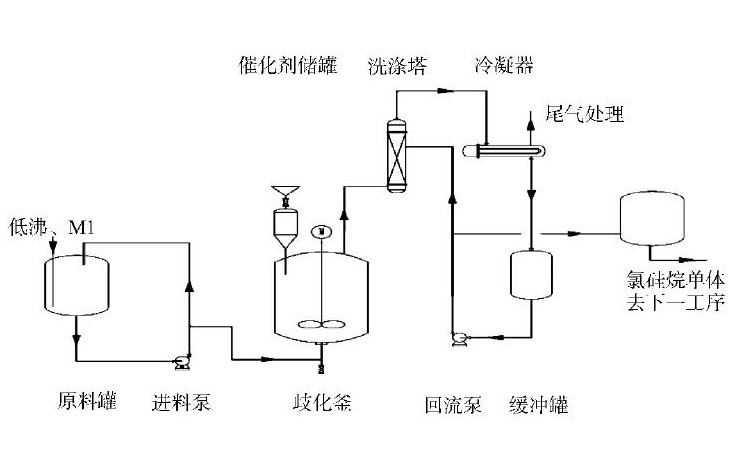

圖1 有機硅低沸物歧化流程簡圖

1.3 分析表征

各組分含量分析:采用島津GC-2010 Plus氣相色譜儀測試, 柱溫箱溫度50~120℃、汽化室溫度180~200℃、檢測器溫度230℃, 載氣為氫氣、純度為99.9%、流量55 m L/min, 采用DB-1701氣相毛細(xì)管色譜柱, 分析頻率為每8 h一次。

2 結(jié)果與討論

2.1 催化劑三氯化鋁用量對原料轉(zhuǎn)化率的影響

三氯化鋁作為歧化反應(yīng)的催化劑, 其用量對原料的轉(zhuǎn)化率有較大影響。圖2是三氯化鋁用量 (質(zhì)量分?jǐn)?shù)) 對原料轉(zhuǎn)化率影響。

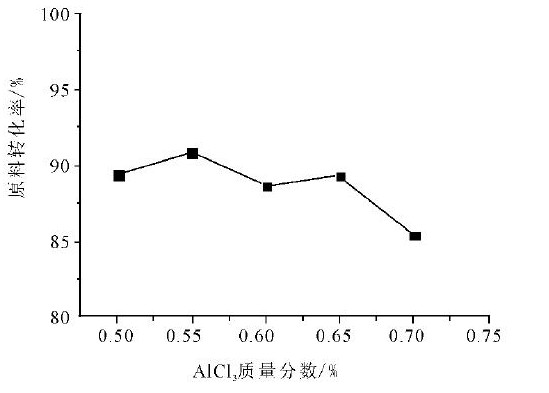

圖2 三氯化鋁用量對原料轉(zhuǎn)化率影響

由圖2可見, 隨著三氯化鋁用量的增加, 原料的轉(zhuǎn)化率先增加后降低。這主要是因為, 三氯化鋁用量增加, 反應(yīng)活性中心增加, 提高了原料轉(zhuǎn)化率, 但當(dāng)三氯化鋁過量時, 歧化過程的副反應(yīng)增多, 生成的高沸物及其它未知物的比例增加, 而這些物質(zhì)作為殘液排出歧化釜, 使原料轉(zhuǎn)化率下降。綜合考慮, 三氯化鋁適宜的用量約為0.55%, 此時原料轉(zhuǎn)化率可達90.82%。

2.2 不同反應(yīng)溫度下M2+M3含量的變化

M2+M3的含量 (體積分?jǐn)?shù)) 可作為歧化反應(yīng)效果的評價指標(biāo), 當(dāng)M2+M3的含量低于50%時, 表明歧化反應(yīng)效果變差, 需進行周期停車處理。圖3是不同反應(yīng)溫度下M2+M3含量的變化。

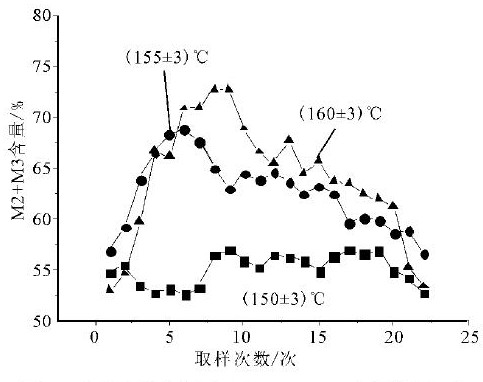

圖3 不同反應(yīng)溫度下M2+M3含量的變化

由圖3可見, 當(dāng)溫度控制在 (150±3) ℃時, 由于反應(yīng)溫度偏低, 不能為甲基、氯的重排提供足夠能量, 使得周期內(nèi)M2+M3的含量明顯偏低, 平均值為55.05%, 最大值為56.81%;而隨著溫度的升高, 周期內(nèi)M2+M3的含量明顯增加, 當(dāng)溫度控制在 (160±3) ℃時, 周期M2+M3含量的平均值提高到64.01%, 最大值為72.74%。

2.3 不同反應(yīng)溫度下M2含量的變化

M2作為歧化反應(yīng)的主要目標(biāo)產(chǎn)物, 對裝個裝置的經(jīng)濟性起至關(guān)重要的作用。圖4是不同反應(yīng)溫度下M2含量 (體積分?jǐn)?shù)) 的變化。

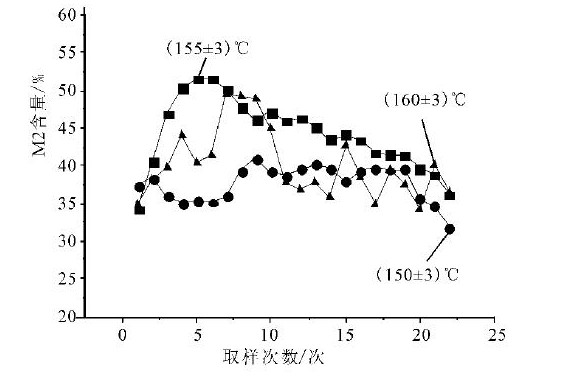

圖4 不同反應(yīng)溫度下M2含量的變化

由圖4可見, 當(dāng)溫度控制在 (150±3) ℃時, 由于反應(yīng)溫度低, 提供給甲基、氯的重排的能量不足, 使得周期內(nèi)M2含量偏低, 平均值為37.65%, 最大值為40.89%;而隨著溫度的升高, 周期內(nèi)M2含量增加, 當(dāng)溫度控制在 (155±3) ℃時, 周期M2含量的平均值最高, 達到44.25%, M2含量的最大值為51.56%。當(dāng)溫度繼續(xù)升高到 (160±3) ℃時, 由于M3的沸點低于M2, 溫度高有助于M3蒸出歧化釜, 使歧化釜內(nèi)M3含量降低, 因而使歧化反應(yīng)朝著生成M3的方向進行, 導(dǎo)致了M2選擇性的降低, 周期內(nèi)M2含量的平均值為40.12%, 最大值為49.43%。

綜合考慮圖3和圖4的試驗結(jié)果, 反應(yīng)溫度控制在 (155±3) ℃時, 原料的轉(zhuǎn)化率較高、M2的選擇性較好, 有利于提高歧化裝置的整體經(jīng)濟效益。

2.4 單個歧化周期內(nèi)氯硅烷單體中各組分變化

在單個歧化周期內(nèi), 制備的氯硅烷單體中各組分含量 (體積分?jǐn)?shù)) 變化有一定的規(guī)律性。圖5是單個歧化周期內(nèi)氯硅烷單體中各組分變化。

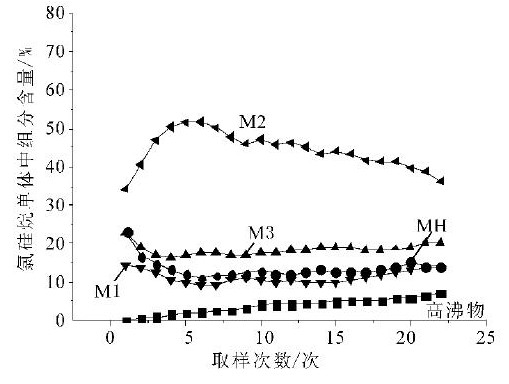

圖5 單個歧化周期內(nèi)氯硅烷單體中各組分變化

由圖5可見, 混合單體中MH、M1的含量先降低后增加, 表明在催化劑作用下, MH、M1與Me4Si發(fā)生歧化反應(yīng)轉(zhuǎn)換為M2、M3等單體;從反應(yīng)初期到反應(yīng)中期再到反應(yīng)后期, 釜內(nèi)M2、M3的選擇性先增加后降低。這主要是因為, 在反應(yīng)初期催化劑三氯化鋁的催化活性較高, 初期歧化反應(yīng)逐漸平穩(wěn), M2、M3的選擇性增加;隨著反應(yīng)的進行, 副反應(yīng)增加, 少量烯烴的聚合反應(yīng)生成的聚合物, 包裹了催化劑, 使催化劑逐漸失去活性, M2、M3的選擇性開始下降;在整個反應(yīng)過程中, 氯硅烷單體中的高沸物含量持續(xù)增加, 烯烴與MH、M2H發(fā)生加成反應(yīng), 生成高沸點聚合物, 烯烴含量越高, 則生成的聚合物越多, 隨著反應(yīng)的進行, 聚合物在釜內(nèi)逐漸積累, 導(dǎo)致了高沸物含量逐漸增加。

3 結(jié)論

三氯化鋁用量為0.55%時, 原料的轉(zhuǎn)化率可達到90.82%;反應(yīng)溫度控制在 (155±3) ℃時, 原料的轉(zhuǎn)化率較高、M2的選擇性較好、M2最高含量為49.43%, 有利于提高歧化裝置的整體經(jīng)濟效益;單個反應(yīng)周期內(nèi), 釜內(nèi)M2、M3的選擇性先增加后降低。隨著反應(yīng)的進行, 少量烯烴聚合反應(yīng)生成的聚合物包裹了催化劑使其逐漸失去活性, 聚合物會在歧化釜內(nèi)逐漸積累, 導(dǎo)致高沸物含量逐漸增加, 同時M2、M3的選擇性降低。

參考文獻

[1]李書兵, 周治國, 顏昌銳, 等.有機硅高沸物裂解生產(chǎn)初探[D].青島:青島科技大學(xué), 2015.

[2]王文金, 汪民康, 顏昌銳, 等.甲基氯硅烷高沸物制備高沸硅油的工藝研究[J].有機硅材料, 2015, 29 (6) :487-490.

[3]崔孟忠.合理利用甲基氯硅烷副產(chǎn)打造綠色單體裝置[J].產(chǎn)業(yè)市場, 2009, 17 (8) :27-33.

[4]FREEBURNE S K, JARVIS J R F.Hydrochlorination process for converting high-boiling residue from direct process to monosilanes:US, 5629438[P].1997-05-13.

[5]MAUTNER K SCHINABECK A.Process for preparing alkylchlorosilanes from the residues of direct synthesis of alkylchlorosilanes:US, 5877337[P].1999-03-02.

[6]孫峰.有機硅低沸物研究進展[J].有機硅材料, 2014, 28 (5) :406-409.

作者簡介：蔡冬利 (1983—) , 男, 碩士, 工程師, 主要從事有機硅生產(chǎn)技術(shù)工作。
